V industriji kovinske predelave velja zlato pravilo: 80 % stroškov izdelka se določi v fazi načrtovanja. Pri kompleksnih zvarjencih to pravilo pride še bolj do izraza. Napačna izbira materiala, prezahtevne tolerance ali nepremišljena postavitev zvarov lahko podvojijo čas izdelave in drastično povečajo stroške.

V podjetju Sico d.o.o. vsakodnevno sodelujemo s projektanti iz različnih panog. Opazili smo, da majhne izboljšave v 3D modelih prinesejo velike prihranke v realni proizvodnji. V tem vodniku bomo razkrili ključne strategije za optimizacijo zvarjencev, ki bodo vašemu podjetju prihranile čas in denar.

1. Razmišljajte o celotnem procesu (Design for Manufacturing – DFM)

Optimizacija se ne začne pri varilnem aparatu, ampak pri laserskem razrezu in krivljenju.
Uporaba utorov in čepov (Tab-and-Slot)

Ena najboljših tehnik, ki jih omogoča naš precizen laserski razrez, je sistem “utor-čep”. Namesto da bi varilec porabil ure za merjenje in fiksiranje delov v vpenjalih, lahko dele načrtujete tako, da se sestavijo kot “lego kocke”.

• Prednost: Samodejno pozicioniranje, manjša potreba po dragih vpenjalnih pripravah in manjša možnost človeške napake.

Zamenjajte zvare s krivljenjem
Kadar koli je mogoče, namesto varjenja dveh plošč pod kotom uporabite CNC krivljenje. Vsak zvar, ki ga nadomestite s krivino, pomeni:

• Manj toplotnih deformacij materiala.
• Nižje stroške dela (krivljenje je hitrejše od varjenja).
• Boljšo strukturno trdnost in lepši estetski videz.

2. Pravilna izbira tipa in velikosti zvara

Večje ni vedno boljše. Preveliki zvari so ena najpogostejših napak v projektni dokumentaciji.
Izogibajte se “prevarjenju”

Če za trdnost spoja zadošča kotni zvar velikosti $a=3$ mm, načrtovanje zvara $a=6$ mm ne pomeni le dvakrat več dela, ampak štirikrat več dodajnega materiala in toplote.

• Posledica: Večje zvijanje materiala (distorzija) in več časa za naknadno ravnanje izdelka.

Dostopnost za varilca (ali robota)
Projektanti v CAD okolju pogosto pozabijo na fizično velikost varilne pištole. Če varilec ne more doseči spoja pod pravilnim kotom, bo zvar nekakovosten.

• Nasvet: Zagotovite dovolj prostora za dostop in upoštevajte vidni kot varilca. Če načrtujete robotsko varjenje, je ta točka še toliko bolj kritična, saj robot potrebuje natančno definirano pot brez ovir.

3. Obvladovanje toplotnih deformacij

Varjenje je termični proces, ki v material vnaša napetosti. Kako jih minimizirati že v načrtu?

• Simetrija zvarov: Načrtujte zvare simetrično okoli nevtralne osi profila. To pomaga, da se napetosti medsebojno izničijo.
• Prekinjeni zvari: Če polna tesnost spoja ni potrebna, uporabite prekinjene zvare. Ti zmanjšajo vnos toplote in so povsem zadostni za konstrukcijsko trdnost.
• Vrstni red sestave: Načrtujte izdelek kot sklop več manjših podskupin. Lažje je obvladovati deformacije na manjšem kosu kot na celotnem 5-metrskem ogrodju.

4. Priprava robov in tolerance

Kakovost zvara je neposredno odvisna od priprave spoja.

V-priprava in koren zvara
Pri debelejših materialih (nad 5–6 mm) je nujna strojna priprava robov (posnetje robov). V Sico d.o.o. to izvajamo s CNC tehnologijo, kar zagotavlja enakomeren prevar po celotni dolžini.

• Tolerance: Prevelike reže med deli zaradi slabega razreza vodijo do “prekurjenja” in lukenj. Naš laserski razrez z visoko natančnostjo zagotavlja minimalne reže, kar je idealno za robotsko varjenje.

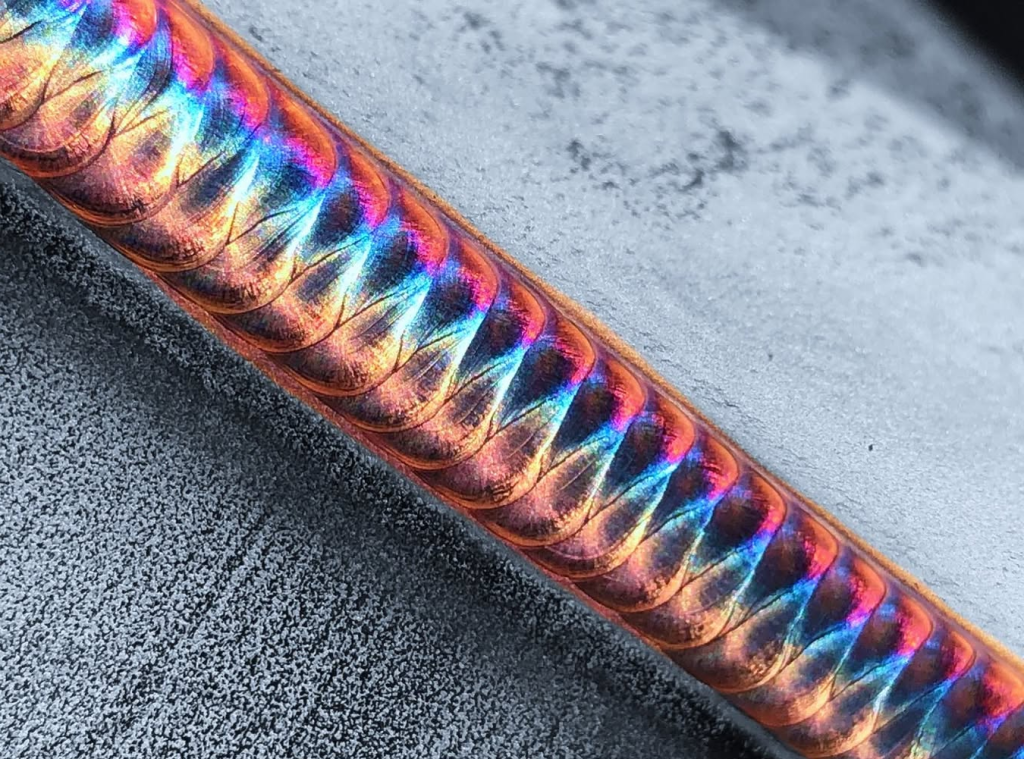

5. Estetika in končna obdelava

V panogah, kot je farmacevtska industrija, je videz zvara ključen.

• Pozicija zvarov: Če je le mogoče, zvare postavite na mesta, ki niso vidna na končnem izdelku.
• Brušenje in poliranje: Če mora biti zvar pobrušen karseda natančno, zagotovite dovolj prostora za brusilno orodje. Načrtovanje zvarov v ozkih kotih, ki jih je treba polirati, drastično poveča končno ceno zaradi ročnega dela.

Sodelovanje s Sico d.o.o. že v fazi ideje

Najboljši rezultati nastanejo, ko se inženirji naročnika in naši tehnologi povežejo že v fazi prototipa. V Sico d.o.o. ne le varimo – mi razumemo metalurgijo in proizvodne procese. Z našim sodobnim strojnim parkom za laserski razrez, krivljenje in varjenje (TIG, MIG, MAG ter robotsko varjenje) vašo vizijo spremenimo v optimiziran končni izdelek.
